Solicitud:
Esta anulación manual se utiliza en petróleo, productos químicos, productos farmacéuticos, tratamiento de agua, plantas de energía, energía nuclear y otros lugares, para válvulas de bola abiertas de 90 grados, válvulas de mariposa, válvulas de tapón y otras válvulas que respaldan el uso del suministro de embrague manual de la empresa.
They también se puede utilizar de acuerdo con los requisitos del cliente sobre la relación de velocidad del producto, la temperatura de uso, el nivel de protección, el nivel anticorrosión.
Ajusta la personalización.La empresa se basa en los mercados nacionales e internacionales, los clientes principalmente de Oriente Medio, Europa y el
Estados Unidos y otras empresas de válvulas extranjeras conocidas
ventajas:
1. Es de tamaño pequeño, liviano y de diseño razonable
2. Los productos se serializan y el par de salida se combina con dispositivos neumáticos
3. Los orificios de conexión de la turbina tienen dos chaveteros con una separación de 90 grados para que los usuarios puedan elegir la posición relativa del dispositivo
con la válvula de acuerdo a sus necesidades
4. Levantando el anillo de tracción del límite, girando el límite automático del pasador de límite de 90 grados del dispositivo excéntrico, para lograr la neumática,
de lo contrario para lograr manual
5. Fábrica de productos, equipada con grasa especial y ensamblaje de válvula, el sello general, a prueba de polvo, resistente al agua.f proteccion.
Parámetro técnico:
Modelo | Configuración del actuador | ISO05211 Brida estándar | Mano donde diámetro | Velocidad relación | Nuevo Méjico | ||||
Conexión al actuador | Conexión a válvulas | ||||||||
Doble acción (DA) | Primavera Devolver (SR) | Distancia central | Agujero del eje | Distancia central | Agujero del eje | ||||
QS-1 | DA50-85 | SR50-75 | F05/F07 | 14×14 | F05/F07 | 14×14 | 180 | 38:1 | 180 |
QS-2 | DA95-110 | SR85-95 | F07/F10 | 17×17 | F07/F10 | 17×17 | 200 | 37:1 | 320 |
QS-3 | DA125-140 | SR110-125 | F10/F12 | 22×22 | F07/F10/F12 | 22×22 | 280 | 35:1 | 680 |
QS-4 | DA160-190 | SR140-160 | F10/F12/F14 | 27×27 | F10/F12 o F14 | 27×27 | 300 | 50:1 | 1200 |
QS-5 | DA210-240 | SR190-210 | F14/F16 | 36×36 | F10/F14 o F12/F16 | 36×36 | 400 | 54:1 | 2100 |
QS-6 | DA270-300 | SR240-270 | F 16 | 46×46 | F 16 | 46×46 | 500 | 58:1 | 3000 |
QS-7 | DA350 | SR300 | F 16 | 46×46 | F 16 | 46×46 | 600 | 66:1 | 3800 |
QS-320 | DA400 | SR350-400 | F25 | 55×55 | F25 | 55×55 | 500 | 320:1 | 6600 |

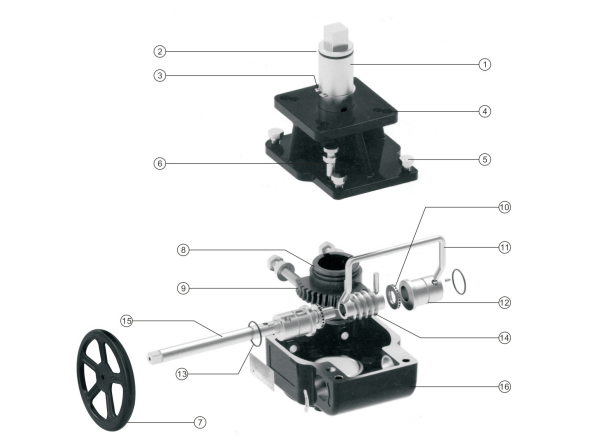

Lista de materiales:
NO. | Nombre | Material | NO. | Nombre | Material |
1 | Eje | Aleación de acero | 9 | Engranaje de tornillo | Fundición dúctil |
2 | Anillo de sello | Caucho nitrilo | 10 | cojinete | Aleación de acero |
3 | Anillo de retención | Aleación de acero | 11 | Manejar | Acero inoxidable(304) |
4 | Tapa superior | Aleación de aluminio | 12 | Manguito excéntrico | Aleación de acero |
5 | Fijación | Acero inoxidable(304) | 13 | Anillo de sello | Caucho nitrilo |
6 | Pasador de posicionamiento | Aleación de acero | 14 | Gusano | Aleación de acero |
7 | volante | Acero carbono | 15 | Varilla de transmisión | Aleación de acero |
8 | Anillo de sello | Caucho nitrilo | 16 | Cuerpo | Aleación de aluminio |

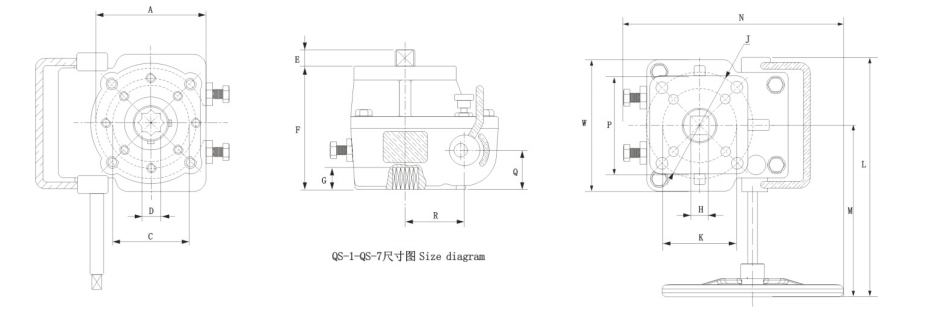

Dibujo técnico:
Modelo | QS-1 | QS-2 | QS-3 | QS-4 | QS-5 | QS-6 | QS-7 |
A | F07 | F10 | F12 | F12 | F14 | F 16 | F 16 |
C | F05 | F07 | F07/F10 | F10 | F10 | 1 | I |
D | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
E | 15 | 18 | 22 | 28 | 38 | 48 | 48 |
F | 105 | 110 | 130 | 165 | 177 | 192 | 200 |
G | 16 | 19 | 24 | 29 | 40 | 51 | 51 |
H | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
N | 192 | 185 | 290 | 339 | 436 | 516 | 600 |
W | 90 | 125 | 140 | 187 | 221 | 252.5 | 286.5 |
J | F07 | F10 | F12 | F14 | F 16 | F 16 | F 16 |
K | F05 | F07 | F10 | F12 | F14 | I | I |
L | 190 | 240 | 272 | 358 | 405 | 447 | 525 |
M | 155 | 180 | 202 | 268 | 295 | 322 | 379 |
P | 70 | 94 | 113 | 129 | 165 | 165 | φ235 |
Q | 33 | 36 | 39 | 56 | 58.5 | 62 | 65 |
R | 44 | 54 | 65 | 82 | 109 | 134 | 148 |
Diámetro exterior del volante | φ180 | φ200 | φ280 | φ300 | φ400 | φ500 | φ600 |
Peso de referencia (kg) | 3 | 4.5 | 7 | 13.7 | 22 | 32 | 56 |
