Actuador eléctrico serie QT
Actuador eléctrico de cuarto de vuelta con engranaje helicoidal a prueba de explosiones QT
Parámetro técnico y tabla
Modelo | Par de salida máximo | funcionamiento a 90° tiempo60/50Hz | Tamaño máximo del orificio | motor clase F | Clasificado corriente (A) 60/50 HZ | Rotación del volante | Peso | |||
Fase única | Tres fases | |||||||||
Nuevo Méjico | S | milímetros | W | 10V | 220V | 380V | 440V | N | Kg | |
QT-010 | 100 | 18/22 | 20 | 20 | 1,10/0,95 | 0,55/0,54 | 0,3/0,3 | N / A | 10 | 7.5 |
QT-020 | 200 | 21/25 | 22 | 40 | 1,67/1,67 | 0,89/0,85 | 0,31/0,31 | 0,30/0,31 | 11 | 17.3 |
QT-030 | 300 | 26/31 | 35 | 60 | 1,85/1,86 | 0,92/0,92 | 0,35/0,35 | 0,34/0,34 | 13.5 | 22 |
QT-050 | 500 | 26/31 | 35 | 90 | 3,60/3,62 | 1,55/1,58 | 0,59/0,59 | 0,58/0,58 | 13.5 | 23 |
QT-080 | 800 | 31/37 | 45 | 120 | 4.10/4.10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 16.5 | 29 |
QT-100 | 1000 | 31/37 | 45 | 180 | 4.20/4.10 | 2,35/2,30 | 0,87/0,87 | 0,81/0,81 | 16.5 | 29 |
QT-160 | 1600 | 93/112 | 60 | 180 | 4.10/4.10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 49.5 | 75 |
QT-200 | 2000 | 93/112 | 65 | 180 | 4.10/4.10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 49.5 | 75 |
Especificacion estandar
Caparazón | Nivel de impermeabilidad IP67, NEMA4 y 6 | |
Fuerza de motor | Estándar:220VAC MonofásicoOpcional: 110VAC Monofásico, 380/440VACTrifásico,50/60Hz,±10%24VDC/110VDC/220VDC | |
Motor | Motor asíncrono de jaula de ardilla | |
Límite de cambio | SPDT,250VAC10Aabrir/cerrar,cada unoSPDT,250VAC10A | |
Final de carrera auxiliar | SPDT,250VAC10Aabrir/cerrar, cada 1SPDT,250VAC10A | |
interruptor de par | SPDT,250VAC10Aabrir/cerrar,cada uno1 SPDT,250VAC10A | QT-005/008-010Excepto QT-005/008-010 |
Ataque | 90°±10° | 0°~27°0°~27° Opcional |
Protección contra calado/temperatura de funcionamiento | Protección interior contra sobrecalentamiento, abrir115 ℃ ± 5 ℃/cerrar 97 ℃ ± 5 ℃ | |
Indicador | Indicador de posición continuo | |
operación manual | Mecanismo de desembrague, coopera con el volante. | |
Dispositivo de autobloqueo | Proporcionar autobloqueo mediante tornillo sin fin y engranaje helicoidal. | |
Límite mecánico | 2 piezas de perno ajustable externo | |
Calentador | 7-10W(110/220VCA) | |
Entrada de conducto | 2(piezas)PE3/4' | |
Temperatura ambiente | -20℃~+70℃ | |
Lubricación | Grasa base aluminio (tipo EP) | |
Material | Acero, aleación de aluminio, bronce de aluminio, policarbonato. | |
Humedad ambiental | Sin condensaciónMax 90% RH90% RH | |
Rendimiento antivibración | XYZ10g, 0,2 ~ 34 Hz, 30 minutos | |
Recubrimiento externo | Polvo seco, poliéster epoxi, fuerte anticorrosión. función | |

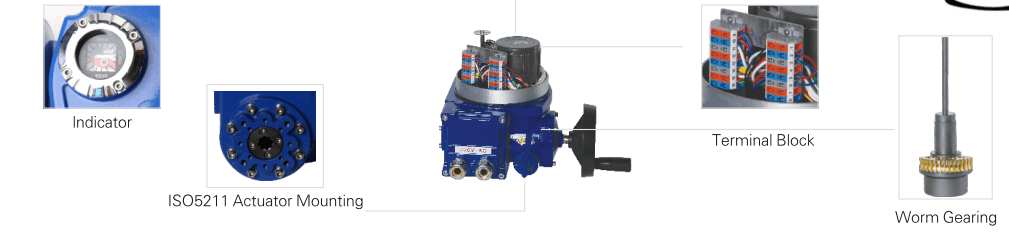

Característica
Actuador eléctrico giratorio de 90 grados, compacto, ligero, Industrial, antivibración/impermeable, alto par, para válvulas de bola
1. Diseño exquisito, excelente rendimiento, peso ligero y gran par de salida.
2. El interior y el exterior del cierre se tratan con oxígeno duro, mientras que para el tratamiento externo se adopta resina epóxica + pulverización de polvo, que posee un buen rendimiento antiséptico.
3. El grado de protección del producto es superior a IP67.
4. La dimensión de la conexión del extremo de salida cumple con la norma nacional ISO5211.
5. El manguito del eje de conexión se puede reemplazar y procesar e instalar fácilmente.
6. Estructura de ruedas helicoidales dobles, que tiene función de autobloqueo y tiene un límite mecánico externo ajustable.
7. El modo de funcionamiento eléctrico/manual se puede cambiar fácilmente mediante el mango manual y luego se restablece automáticamente al control electrónico después del encendido.
8. Interruptor de torsión incorporado y protección contra sobrecarga en el actuador eléctrico.Además, incorpora un protector térmico para realizar una doble protección en la máquina eléctrica.Indique la posición de la válvula continuamente mediante una ventana grande para una mejor visualización.
9. Unidad de control de múltiples campos, proporciona el mejor rendimiento según los requisitos de los usuarios.Se puede seleccionar una unidad de control inteligente.

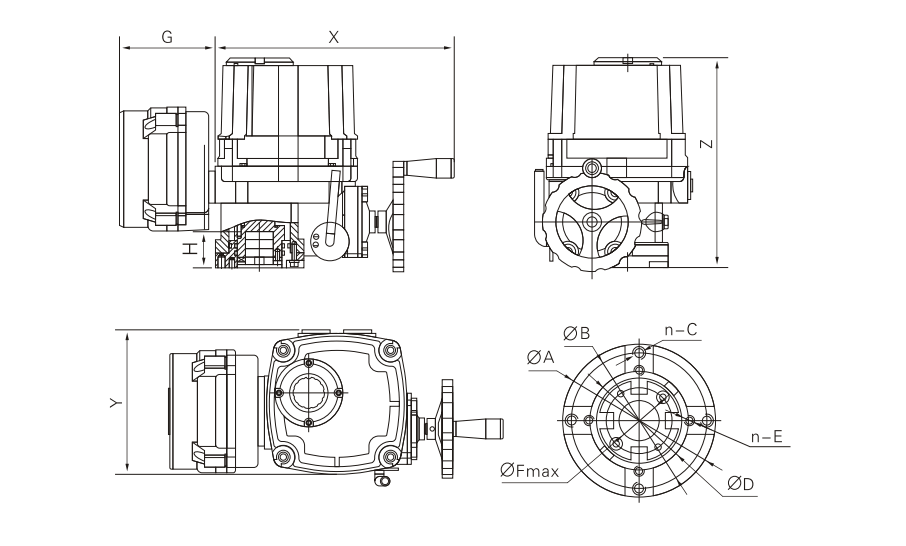

Dibujo
Modelo | X | Y | Z | A | B | CAROLINA DEL NORTE | D | nordeste | F | G | H |
QT-010 | 270 | 161 | 234 | θ90 | θ70 | 4-M8 | θ50 | 4-M6 | θ20 | 137 | 35 |
QT-020 | 346 | 240 | 270 | θ120 | θ102 | 4-M10 | θ70 | 4-M8 | θ22 | 137 | 40 |
QT-030 | 358 | 240 | 290 | θ150 | θ125 | 4-M12 | θ102 | 4-M10 | θ35 | 137 | 45 |
QT-050 | 358 | 240 | 290 | θ150 | θ125 | 4-M12 | θ102 | 4-M10 | θ35 | 137 | 45 |
QT-080 | 390 | 260 | 322 | θ180 | θ140 | 4-M14 | θ125 | 4-M12 | θ45 | 137 | 55 |
QT-100 | 390 | 260 | 322 | θ180 | θ140 | 4-M14 | θ125 | 4-M12 | θ45 | 137 | 55 |
QT-160 | 390 | 260 | 491 | θ210 | θ165 | 4-M16 | θ140 | 4-M14 | θ55 | 137 | 65 |
QT-200 | 390 | 260 | 491 | θ210 | θ165 | 4-M16 | θ140 | 4-M14 | θ55 | 137 | 65 |
