Actuador eléctrico serie QTC

Los actuadores eléctricos de cuarto de vuelta con engranaje helicoidal cuadrado QTC se pueden utilizar para accionar válvulas de mariposa, válvulas de bola y válvulas de tapón. Los actuadores se pueden aplicar en áreas a prueba de explosiones.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del Producto

Parámetro técnico y especificación

Modelo	Par (Nm)	Tiempo de movimiento	Eje de transmisión (mm)		Actual			Potencia (W)	Potencia (W)	Brida
Modelo	Par (Nm)	220 VCA/24 VCC	Cuadrado	Profundo	220 VCA	24 VCC	110 VCA	220 VCA/24 VCC/110 VCA	380 VCA	Brida
QTC03	30	10	11*11	15.5	0.24	2.5	0.5	6		F03/F05
QTC05	50	30/15	14*14	18	0.24	2.2	0.5	10	0.15	F05/F07
QTC08	80	30/15	14*14	18	0.25	3	0.6	12	0.17	F05/F07
QTC10	100	30/15	17*17	22.5	0.33	6	0.66	20	0.22	F05/F07
QTC15	150	30/15	17*17	22.5	0.35	7	0.7	25	0.24	F05/F07
QTC20/25	200/250	30/15	22*22	26	0.48	10	0.96	40	0.28	F07/F10
QTC40	400	30/15	22*22	26	0.52	10	1.4	45	0.3	F07/F10
QTC60	600	30/15	22*22	32.5	0.9	12	1.8	90	0.5	F07/F10
QTC80	800	40/20	27*27	32.5	1	16	2	120	0.5	F10/F12
QTC100	1000	40/20	27*27	32.5	1.2	16	2.4	125	0.6	F10/F12
QTC200	2000	44/22	27*27	32.5	1.5	20	3	160	0.75	F10/F12

Características del producto

Este tipo de actuador eléctrico está diseñado para aplicaciones de cuarto de vuelta,

1. Cuerpo: el material del cuerpo es una aleación de aluminio duro, con oxidación anódica dura y recubrimiento en polvo de poliéster, por lo que tiene una gran resistencia a la corrosión y una clase de protección IP67.

2. Motor: el motor tipo jaula completamente cerrado es de tamaño e inercia pequeños y de gran torque.La clase de aislamiento es de grado F, lo que puede evitar el sobrecalentamiento del motor;

3. Anulación manual: el mango pequeño es confiable y ahorra energía.Se puede utilizar para operación manual cuando no hay electricidad;En funcionamiento automático, se puede fijar dentro del clip para facilitar la operación;

4. Indicador: el indicador está montado en el eje central, se puede observar la posición de la válvula;El diseño del espejo exterior facilita la observación de la posición y evita la acumulación de gotas de agua;

5. Caja: alto rendimiento de sellado, clase de protección estándar IP67;

6. Interruptores de límite: interruptores de límite de posición mecánicos y electrónicos. El tornillo de parada mecánica puede ser ajustable;Los interruptores de límite electrónicos se pueden controlar mediante una leva. La posición se puede configurar de manera fácil y precisa simplemente ajustando la leva sin ninguna influencia de la manija;

7. Autobloqueo: la estructura precisa del turbo-gusano puede generar un gran par con alta eficiencia y poco ruido (máx. 50 decibelios).La vida útil es bastante larga.Su función de autobloqueo puede detener la rotación inversa.La parte motriz es estable y confiable sin lubricación adicional;

8. Perno cautivo: los pernos no se caerán cuando se desmonte la cubierta;

9. Aplicación: la conexión inferior cumple con el estándar ISO5211/DIN3337.El orificio cuadrado en forma de estrella es fácil para aplicaciones de vástago de válvula cuadrado lineal o de rotación de 45°;Están disponibles montaje vertical y horizontal;

10. Diagrama: el diagrama de control cumple con el estándar de cableado monofásico o trifásico, el diagrama de cableado razonable y el terminal de conexión pueden cumplir con los requisitos de otras funciones opcionales.

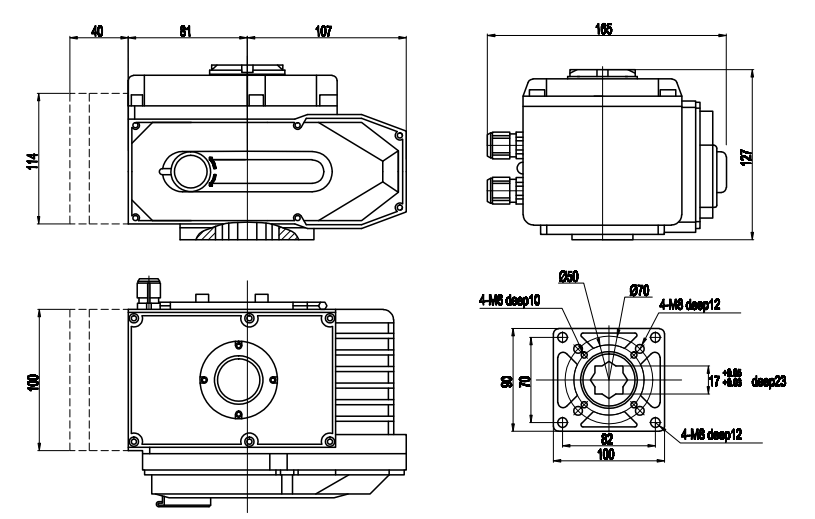

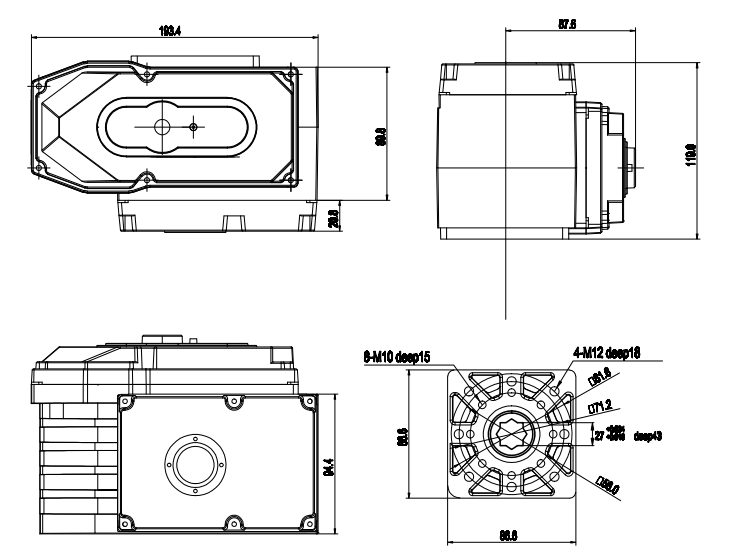

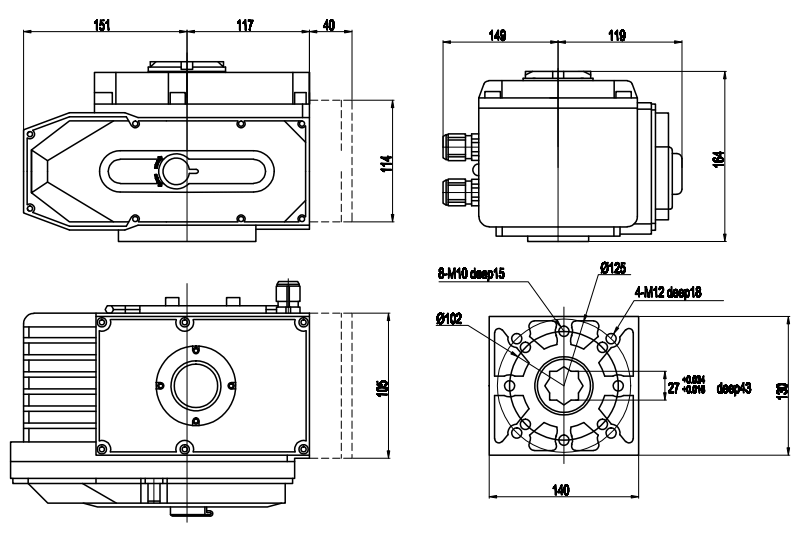

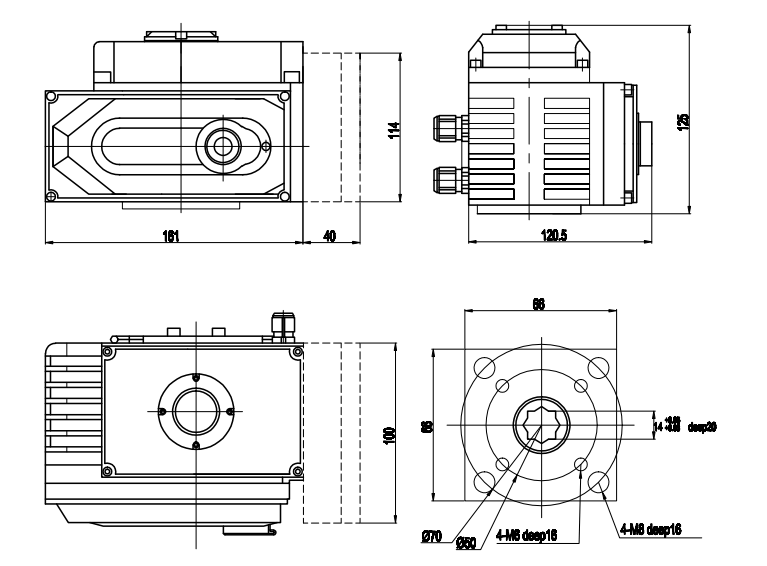

Dimensión

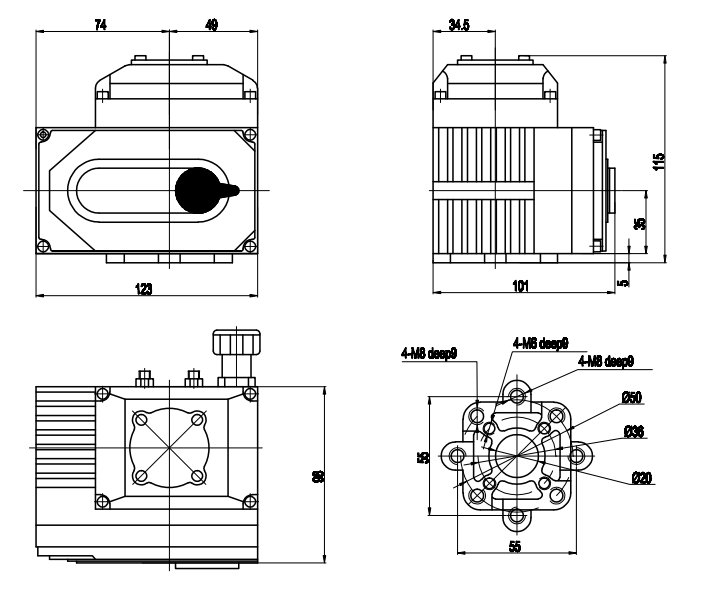

QTC03
