Actuador neumático serie TBNII

Control   actuador de presión

Neumático   hasta 12 bares |Hidráulico hasta 210 bar |Gas natural hasta 200 bar

Esfuerzo de torsión

Arriba   hasta 8500 Nm @5bar suministro de aire

Temperatura   rango

-20°C   a + 100°C |-40°C a +100°C |-60°C a +80°C

Revestimiento

Epoxy   Revestimiento

Cilindro

Cilindro   con superficies de rodadura niqueladas contra la corrosión que proporcionan una larga   vida útil de las juntas

Versiones

Soltero-   o de doble efecto

Fin   detener

Adjustable   topes finales sin fugas +/- 5°

Disponible   opciones

Manual   activación de emergencia |Tiempo de funcionamiento <0,5 segundos |Versión de gas amargo

Certificación

ATEX   94/9/EG,PED 2014/68/EU, Aprobación TR-TS, SIL 3 según.IEC 61508, máquina   Directivas 2006/42/CE

Actuador hidráulico

50~250 barras

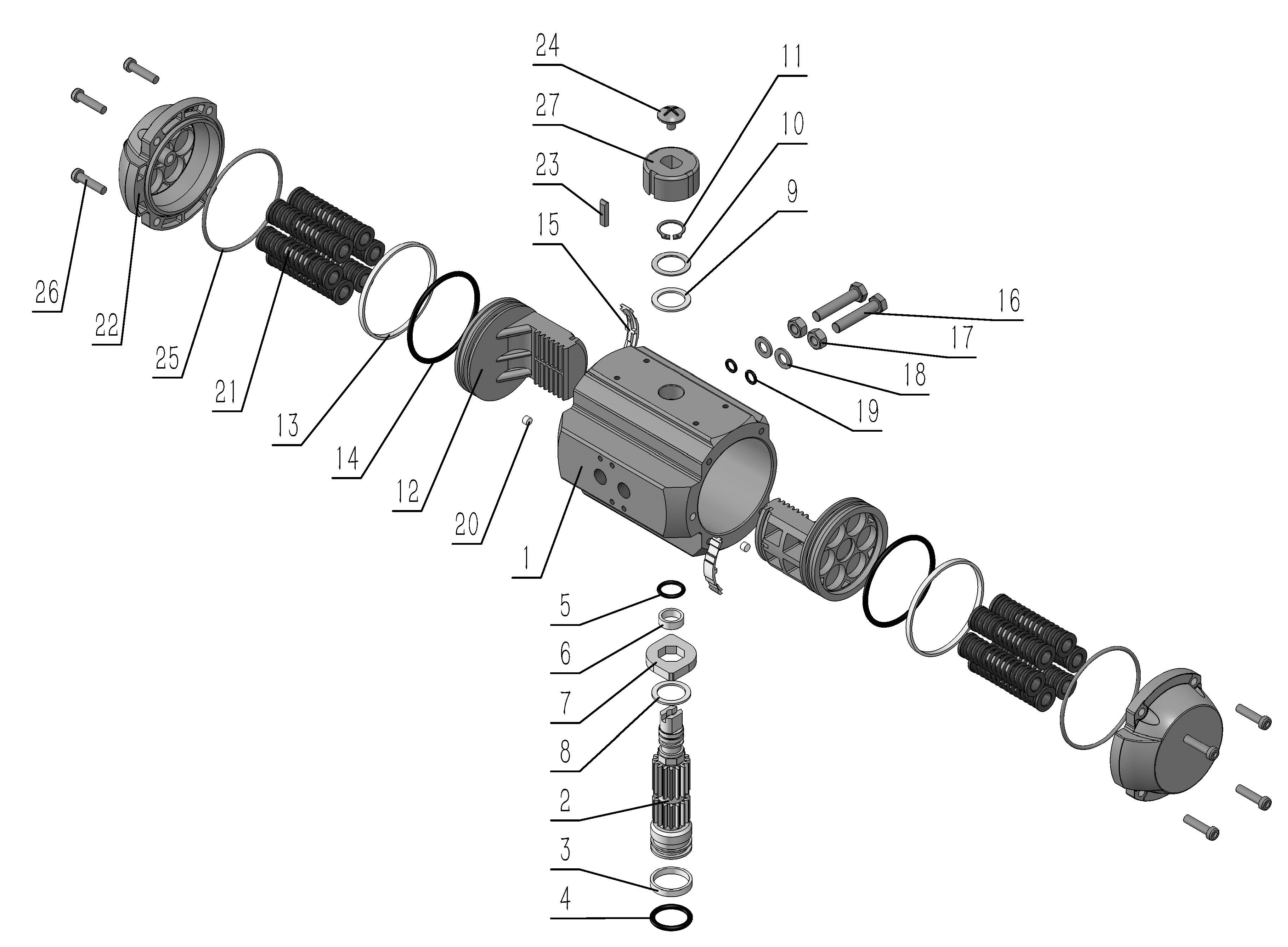

1

Cuerpo

1

Aleación de aluminio

Anodizado

2

Eje

1

Aleación de acero

Niquelado

3

Cojinete

1

POM

4

Anillo O

1

NBR

5

Anillo O

1

NBR

6

Cojinete

1

POM

7

Espaciador

1

Aleación de acero

8

Cojinete del eje

1

POM

9

Cojinete del eje

1

POM

10

Arandela del eje

1

Acero inoxidable

11

Clip de resorte

1

Acero inoxidable

12

Pistón

2

Aleación de acero

Anodizado duro

13

Anillo guía

2

POM

14

Anillo O

2

NBR

15

Anillo de pistón

2

POM

16

Tornillo de ajuste

2

Acero inoxidable

17

Tuerca de ajuste

2

Acero inoxidable

18

Lavadora

2

Acero inoxidable

19

Anillo O

2

NBR

20

Enchufar

2

NBR

21

Primavera

4-12

Acero para muelles

Recubrimiento de fosfato de zinc

22

Tapa final

2

Aleación de acero

Revestimiento epoxi

23

Tornillo de ajuste

2

Acero inoxidable

24

Tuerca de ajuste

2

Acero inoxidable

25

Anillo O

2

NBR

26

Pernos

8

Acero inoxidable

27

Indicador

1

El plastico

28

Tuerca

1

El plastico
